кабель силовой
ТУ 3500-010-12350648-13

ВВГнг(А)-FRLSLTx

      Кабели силовые огнестойкие, не распространяющие горение, с пониженным дымо-  и газовыделением, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности и с низкой токсичностью продуктов горения.

   Область применения: кабель предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 или 1 кВ частотой 50 Гц., для прокладки, с учетом объема горючей нагрузки, в системах противопожарной защиты, а также в других системах, которые должны сохранять работоспособность в условиях пожара, в зданиях детских дошкольных образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, спальных корпусах образовательных учреждений интернатного типа и детских учреждений, для электропроводок в операционных отделениях больниц и т.п.

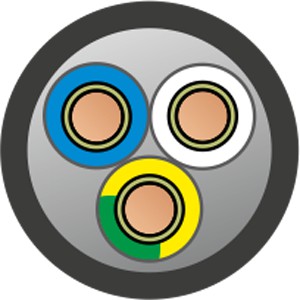

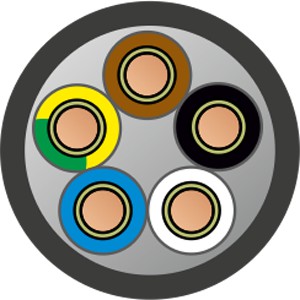

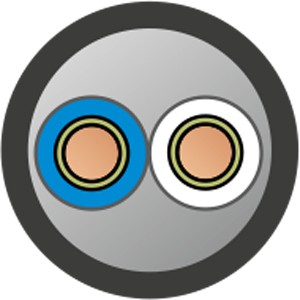

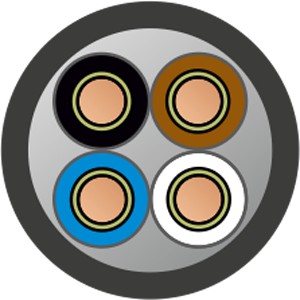

     Описание: сердечник кабеля представляет собой скрученные жилы, каждая из которых покрыта слоем огнестойкой изоляции (термическим барьером), выполненным из двух слюдосодержащих лент, наложенных по спирали и изолирована сверху поливинилхлоридным пластикатом пониженной пожарной опасности и с низкой токсичностью продуктов горения. Поверх, скрученных изолированных жил, наложен заполнитель междужильного пространства, выполненный из ПВХ-композиции пониженной пожарной опасности и с низкой токсичностью продуктов горения, придающий кабелю в сечении круглую форму. Оболочка кабеля выполнена из поливинилхлоридной композиции пониженной пожарной опасности и с низкой токсичностью продуктов горения.

     Токопроводящая жила — медная, круглой формы, соответствует классам 1 или 2 по ГОСТ 22483. Токопроводящие жилы сечением до 16 мм2 включительно — однопроволочные, сечением свыше 16 мм2 — многопроволочные. Расцветка изоляции токопроводящих жил — согласно п.5.2.1.10 ГОСТ 31996. Четырехжильные кабели комплектуются желто-зеленой жилой заземления только по специальному заказу по согласованию с потребителем.

     Кабели могут быть проложены в строительных конструкциях зданий и сооружений, в сухих, влажных и сырых помещениях, внутри и снаружи кирпичных или бетонных стен, за исключением прямой заделки в сырой бетон.

  • Температура эксплуатации: от минус 50°С до плюс 50°С
  • Температура прокладки и/или перемотки: не ниже минус 15°С
  • Допустимый радиус изгиба многожильных кабелей при прокладке должен быть не менее 7,5Dн, одножильных -10Dн, где Dн — наружный диаметр кабеля.
  • Вид климатического исполнения: УХЛ
  • Категория размещения: 1-5 по ГОСТ 15150
  • Класс пожарной опасности: П1б.1.2.1.2 по ГОСТ 31565

Длительно допустимая температура нагрева жил кабелей, допустимый нагрев жил в аварийном режиме, допустимые токи короткого замыкания, соответствуют требованиям ГОСТ 31996. Буква «А» в обозначении кабелей указывает категорию нераспространения горения при испытаниях по ГОСТ IEC 60332-3-22. Этому типу испытаний соответствует предел распространения горения П1б по ГОСТ 31565. Отличительной особенностью кабелей исполнения «нг(А)-FRLSLTx» является то, что по сравнению с кабелями исполнения «нг(А)-FRLS», кабели характеризуются пониженным выделением токсичных газов при горении и тлении на единицу объёма кабельного изделия, тем самым эквивалентный показатель токсичности продуктов горения кабельного изделия соответствует классу ПТПМ1, согласно табл. 1 ГОСТ 31565, а также тем, что кабели сохраняют работоспособность не менее 180 минут в условиях воздействия на них открытого пламени.

Основная тара – деревянный барабан. Маркировка производится по всей длине изделия каплеструйным методом.
