кабель силовой
ТУ 3500-012-12350648-14

ВВГнг(А)-FRLS

Кабели силовые огнестойкие, не распространяющие горение, с пониженным дымо- и  газовыделением, с изоляцией и оболочкой из поливинилхлоридных пластикатов.

     Область применения: кабель предназначен для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 0,66 или 1 кВ, для одиночной или групповой прокладки питания электроприемников систем противопожарной защиты, операционных и реанимационно-анестезиологического оборудования больниц, цепей освещения запасных выходов и путей эвакуации, систем дымоудаления, а также других электроприёмников, которые должны сохранять работоспособность в условиях пожара.

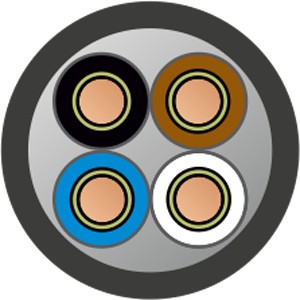

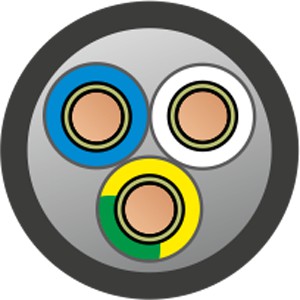

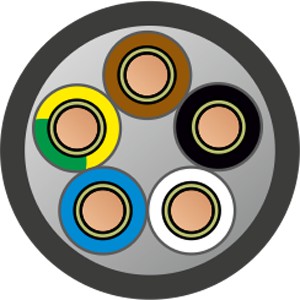

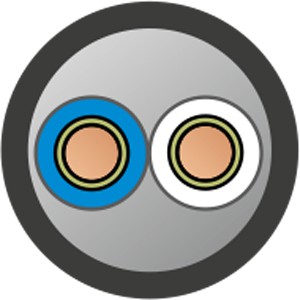

     Сердечник кабеля представляет собой скрученные изолированные жилы. Изоляция токопроводящей жилы состоит из термического барьера, выполненного из двух слюдосодержащих лент, наложенных по спирали и поливинилхлоридного пластиката. Поверх, скрученных изолированных токопроводящих жил, наложен заполнитель междужильного пространства, придающий кабелю в сечении круглую форму. Заполнитель выполнен из полимерной композиции на полиолефиновой основе и не содержит галогенов, с улучшенными свойствами по пожаробезопасности. Оболочка кабеля выполнена из поливинилхлоридной композиции пониженной пожароопасности черного цвета. Оболочка наложена поверх заполнения и плотно прилегает к нему, при этом обеспечивается свободное отделение друг от друга любых смежных элементов кабельного изделия без их повреждения. В одножильных кабелях оболочка накладывается непосредственно поверх изоляции. Заполнение в одножильных кабелях не применяется.

     Токопроводящая жила — медная, круглой формы, соответствует классам 1 или 2 по ГОСТ 22483. Токопроводящие жилы сечением до 16 мм2 включительно — однопроволочные, сечением свыше 16 мм2 — многопроволочные. Расцветка изоляции токопроводящих жил — согласно п.5.2.1.10 ГОСТ31996.

  • Температура эксплуатации: от минус 50°С до плюс 50°С
  • Температура прокладки и/или перемотки: не ниже минус 15°С
  • Допустимый радиус изгиба многожильных кабелей при прокладке должен быть не менее 7,5Dн, одножильных -10Dн, где Dн — наружный диаметр кабеля
  • Вид климатического исполнения: УХЛ
  • Категория размещения: 1- 5 по ГОСТ 15150
  • Класс пожарной опасности: П1б.1.2.2.2 по ГОСТ 31565
  • Время сохранения работоспособности в условиях открытого пламени (по ГОСТ IEC 60331) - 180 мин.

     Длительно допустимая температура нагрева жил кабелей, допустимый нагрев жил в аварийном режиме, допустимые токи короткого замыкания, соответствуют требованиям ГОСТ 31996.

Основная тара – деревянный барабан. Маркировка производится по всей длине изделия каплеструйным методом.
