Трехжильный

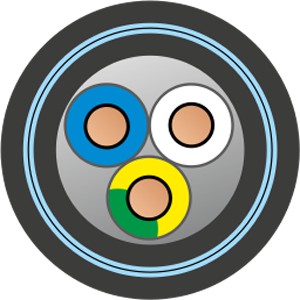

ВБШвнг(А)-LS 3х2,5 (N, PE) - 0,66ВБШвнг(А)-LS 3х4 (N, PE) - 0,66ВБШвнг(А)-LS 3х6 (N, PE) - 0,66ВБШвнг(А)-LS 3х10 (N, PE) - 0,66ВБШвнг(А)-LS 3х16ок (N, PE) - 0,66ВБШвнг(А)-LS 3х25мк (N, PE) - 0,66ВБШвнг(А)-LS 3х35мк (N, PE) - 0,66ВБШвнг(А)-LS 3х50мк (N, PE) - 0,66Четырехжильный

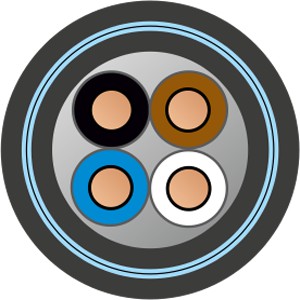

ВБШвнг(А)-LS 4х2,5 (N) - 0,66ВБШвнг(А)-LS 4х4 (N) - 0,66ВБШвнг(А)-LS 4х6 (N) - 0,66ВБШвнг(А)-LS 4х10 (N) - 0,66ВБШвнг(А)-LS 4х16ок (N) - 0,66ВБШвнг(А)-LS 4х25мк (N) - 0,66ВБШвнг(А)-LS 4х35мк (N) - 0,66ВБШвнг(А)-LS 4х50мк (N) - 0,66ВБШвнг(А)-LS 4х70мк (N) - 1Пятижильный

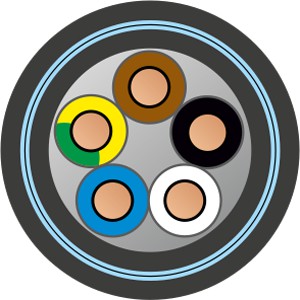

ВБШвнг(А)-LS 5х2,5 (N, PE) - 0,66ВБШвнг(А)-LS 5х4 (N, PE) - 0,66ВБШвнг(А)-LS 5х6 (N, PE) - 0,66ВБШвнг(А)-LS 5х10 (N, PE) - 0,66ВБШвнг(А)-LS 5х16ок (N, PE) - 0,66ВБШвнг(А)-LS 5х25мк (N, PE) - 0,66ВБШвнг(А)-LS 5х35мк (N, PE) - 0,66ВБШвнг(А)-LS 5х50мк (N, PE) - 0,66ВБШвнг(А)-LS 5х70 (N, PE) - 1
Кабели силовые, бронированные, не распространяющие горение, с пониженным дымо- и газовыделением, с изоляцией и оболочкой из поливинилхлоридного пластиката.
Область применения: кабель предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 или 1 кВ частотой 50 Гц, для прокладки, с учетом объема горючей нагрузки, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях, при наличии опасности механических повреждений в процессе эксплуатации.
Описание: кабель силовой бронированный с пониженным дымо- и газовыделением, с круглыми медными жилами, сердечник которого представляет собой медные скрученные, изолированные поливинилхлоридным пластикатом, жилы, имеющие отличительную расцветку по изоляции, поверх которых выпрессован заполнитель междужильного пространства, выполненный из полимерной композиции с улучшенными свойствами по пожаробезопасности и придающий кабелю в сечении круглую форму.
Поверх заполнителя накладывается защитный покров состоящий из:
— защитного барьера, выполненного из поливинилхлоридной композиции пониженной пожароопасности, наложенного на заполнитель;
— брони, представляющей собой две стальные оцинкованные ленты, наложенные на защитный барьер по спирали таким образом, чтобы верхняя лента перекрывала зазор между витками нижней ленты;
— защитного шланга, выполненного из поливинилхлоридной композиции пониженной пожароопасности и наложенного поверх брони. При этом обеспечивается отделение друг от друга смежных элементов кабельного изделия без повреждения.
Токопроводящие жилы кабелей — медные, круглой формы, соответствуют классам 1 и 2 ГОСТ 22483. Токопроводящие жилы сечением до 16 мм2 включительно — однопроволочные, сечением свыше 16 мм2 — многопроволочные. Расцветка изоляции токопроводящих жил — согласно п.5.2.1.10 ГОСТ 31996.
Четырехжильные кабели комплектуются желто-зеленой жилой заземления только по специальному заказу, по согласованию с потребителем.
- Температура эксплуатации: от минус 50°С до плюс 50°С
- Температура прокладки и/или перемотки: не ниже минус 15°С
- Минимальный радиус изгиба: 20 Dн, где Dн – наружный диаметр кабеля
- Вид климатического исполнения: УХЛ
- Категория размещения: 1, 5 по ГОСТ 15150
- Класс пожарной опасности: П1б.8.2.2.2 по ГОСТ 31565
- Допустимые условия натяжения кабеля — не более 50 Н/мм2.
Длительно допустимая температура нагрева жил кабелей, допустимый нагрев жил в аварийном режиме, допустимые токи короткого замыкания, соответствуют требованиям ГОСТ 31996.
Кабели не распространяют горение при одиночной прокладке (предел распространения горения кабельного изделия при групповой прокладке — П1б по ГОСТ 31565). Кабель характеризуется низким выделением дыма и газов при горении и тлении (показатель дымообразования при горении и тлении ПД2 ГОСТ 31565).
Руководство по эксплуатации ВБШвнг(А)-LS
Основная тара – деревянный барабан. Маркировка производится по всей длине изделия каплеструйным методом.
