Кабели силовые огнестойкие бронированные, не распространяющие горение, с пониженным дымо- и газовыделением.
Область применения: кабели применяются для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 0,66 и 1,0 кВ частотой 50 Гц., для одиночной или групповой прокладки цепей питания электроприемников систем противопожарной защиты, операционных и реанимационно-анестезиологического оборудования больниц, цепей освещения запасных выходов и путей эвакуации, систем дымоудаления, а также других электроприемников, которые должны сохранять работоспособность в условиях пожара, а также в условиях, где возможны механические воздействия на кабель при его эксплуатации.

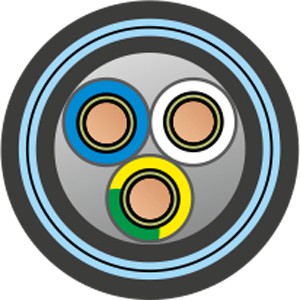

Описание: сердечник кабеля представляет собой скрученные медные жилы, каждая из которых покрыта слоем огнестойкой изоляции (термическим барьером), выполненным из двух слюдосодержащих лент, наложенных по спирали в каждом слое. Поверх термического барьера нанесена поливинилхлоридная изоляция. Поверх, скрутки изолированных жил, наложен заполнитель междужильного пространства, выполненный из полимерной композиции с улучшенными свойствами по пожаробезопасности и придающий кабелю в сечении круглую форму.
Защитный покров состоит из:
— защитного барьера (внутренней оболочки), выполненного из поливинилхлоридной композиции пониженной пожароопасности, наложенного на заполнитель и защищающий сердечник от механического воздействия брони в процессе бронирования, а также при прокладке кабеля;
— брони, представляющей собой две стальные оцинкованные ленты, наложенные на защитный барьер по спирали таким образом, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
— защитного шланга, выполненного из поливинилхлоридной композиции пониженной пожароопасности наложенного поверх брони. При этом обеспечивается отделение друг от друга смежных элементов кабельного изделия без их повреждения.
Токопроводящая жила - медная, круглой формы, соответствует классам 1 и 2 по ГОСТ 22483. Токопроводящие жилы сечением до 16 мм2 включительно — однопроволочные, сечением свыше 16 мм2 — многопроволочные. Расцветка изоляции токопроводящих жил — согласно п.5.2.1.10 ГОСТ 31996.
- Температура эксплуатации: от минус 50°С до плюс 50°С
- Температура прокладки и/или перемотки: не ниже минус 15°С
- Минимальный радиус изгиба:20 Dн, где Dн — наружный диаметр кабеля
- Вид климатического исполнения: УХЛ
- Категория размещения: 1, 5 по ГОСТ 15150
- Класс пожарной опасности: П1б.1.2.2.2 по ГОСТ 31565
- Допустимые условия натяжения кабеля — не более 50 Н/мм2.
Длительно допустимая температура нагрева жил кабелей, допустимый нагрев жил в аварийном режиме - допустимые токи короткого замыкания, соответствуют требованиям ГОСТ 31996.
Отличительной особенностью кабелей исполнения «нг(А)-FRLS» является то, что по сравнению с кабелями исполнения «нг(А)», кабели характеризуются пониженным выделением хлористого водорода и низкой дымообразующей способностью при горении и тлении, а также тем, что кабели сохраняют работоспособность не менее 180 минут в условиях воздействия на них открытого пламени.
Руководство по эксплуатации ВБШвнг(А)-FRLS
Основная тара – деревянный барабан. Маркировка производится по всей длине изделия каплеструйным методом.
